UniFi Controller: ตั้งค่า UniFi AP ด้วย Ubiquiti DDT [ล่าสุด 2024]

Featured Image for UniFi Controller: ตั้งค่า UniFi AP ด้วย Ubiquiti DDT [ล่าสุด 2024]

UniFi Controller คือ ซอฟแวร์ที่ใช้ในการบริหารจัดการและควบคุมการทำงานของอุปกรณ์ UniFi ที่เชื่อมต่อภายใน network ซึ่งสามารถควบคุมและสั่งการได้จากส่วนกลางที่เดียว ต่อไปจะเป็นวิธีการตั้งค่าอุปกรณ์ Unifi AP แบบง่ายด้วยโปรแกรม Ubiquiti Device Discovery Tool (DDT) เพื่อเชื่อมต่อและควบคุมการทำงานผ่าน UniFi Cloud Controller

Requirements

  1. UniFi AP

Diagram การเชื่อมต่อ

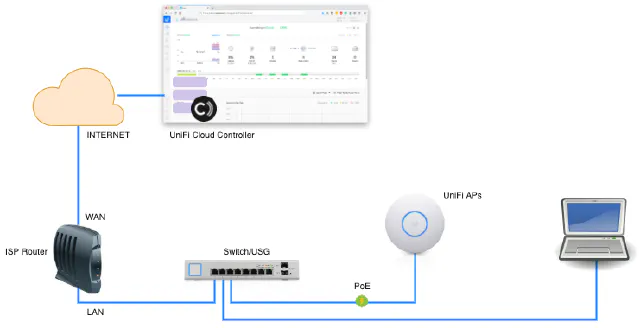

ขั้นแรกทำการเชื่อมต่อ UniFi AP ดังรูปด้านล่าง เพื่อให้อุปกรณ์ UniFi AP สามารถเชื่อมต่อกับ UniFi Controller ที่ตั้งอยู่บน Cloud ได้

UniFi Cloud Contreller - Device Adoption Diagram

การตั้งค่า UniFi AP ด้วย Ubiquiti Device Discovery Tool

1. Download และติดตั้ง Chrome Extension Ubiquiti Device Discovery Tool

ติดตั้ง Chrome Extension ที่ชื่อว่า Ubiquiti Device Discovery Tool  จาก Chrome Web Store ลงบน Computer ซึ่งเป็น software ที่ช่วยในการทำ L3 Adoption สำหรับ อุปกรณ์ UniFi AP

Ubiquiti Device Discovery Tools

2. เปิดใช้งาน Ubiquiti Device Discovery Tool

เปิดโปรแกรม Ubiquiti Device Discovery Tool ที่ทำการติดตั้งแล้วโดยไปที่ Tab Application หรือกรอก chrome://apps ลงบน address bar ใน Chrome Browser

3. ค้นหาอุปกรณ์ UniFi AP

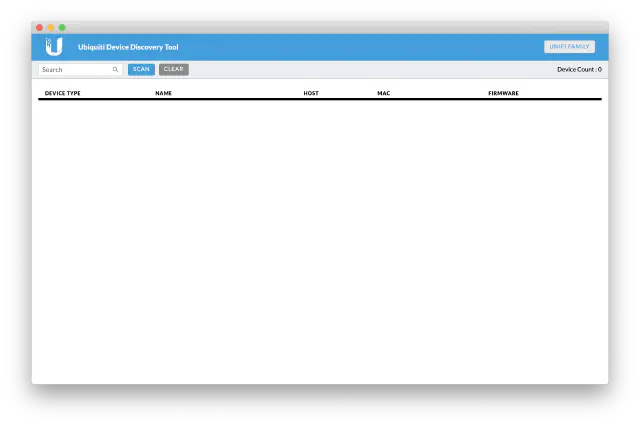

กดปุ่ม SCAN เพื่อเร่ิมทำการค้นหาอุปกรณ์ UniFi AP ที่อยู่ภายใน Network

Ubiquiti Device Discovery Tools - Scaning Devices

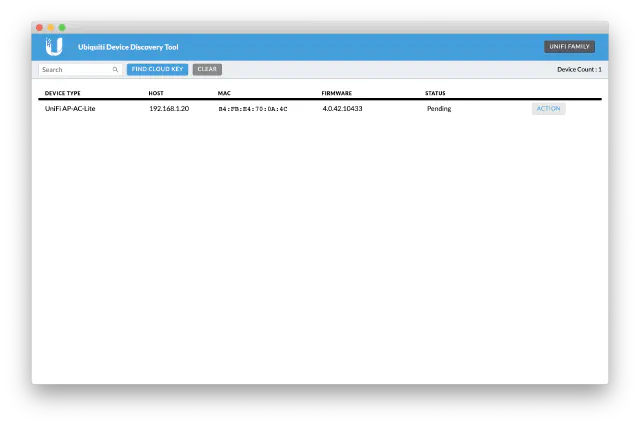

เปลี่ยน Mode เพื่อแสดงเฉพาะรายการอุปกรณ์ UniFi เท่านั้นโดยกดปุ่ม UNIFI FAMILY

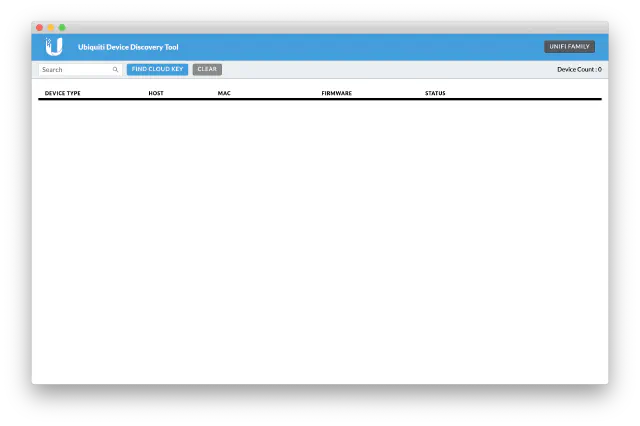

Ubiquiti Device Discovery Tools - UniFi Family Mode

4. ตั้งค่า Inform URL บนอุปกรณ์ UniFi AP

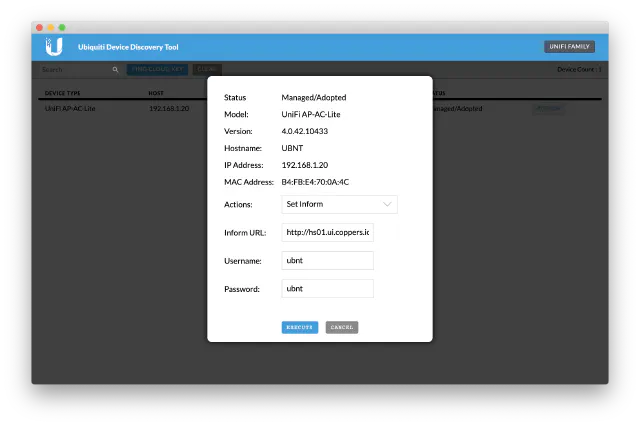

เลือกกดปุ่ม Action อุปกรณ์ที่ต้องการตั้งค่า Inform URL: เพื่อเชื่อมต่อกับ UniFi Cloud Controller

Ubiquiti Device Discovery Tools - UniFi AP Edit Inform URL

แก้ไข Inform URL: โดยกรอก Unifi Controller Hostname ที่ได้จากหน้า Account Dashboard ซึ่งจะมีรูปแบบลักษณะดังนี้ http://<<YOUR_UNIFI_CONTROLLER>>:8080/inform เมื่อเรียบร้อยแล้วกด EXECUTE เพื่อตั้งค่าอุปกรณ์

  • Username และ Password ค่าเริ่มต้นของอุปกรณ์คือ ubnt / ubnt
  • ตั้งค่า Inform URL: โดยใช้ชื่อ Hostname จะมีข้อดีกว่าการตั้งค่าโดยใช้ IP Address โดยตรง เพราะหากมีการเปลี่ยนแปลง IP Address ของ UniFi Controller จะต้องทำการตั้งค่า Inform URL: ใหม่ทุกครั้งที่มีการเปลี่ยน IP Address แต่การใช้ Hostname สามารถเปลี่ยน IP Address ที่ DNS Server เพียงที่เดียวเท่านั้น

การเพิ่ม UniFi Access Point บน UniFi Controller

หลังจากเสร็จสิ้นการตั้งค่า Inform URL: บนอุปกรณ์ UniFi แล้ว ที่ UniFi Cloud Controller หน้า DEVICES จะแสดงอุปกรณ์ UniFi ขึ้นมาและสถานะอุปกรณ์จะเป็น PENDING ADOPTION ซึ่งพร้อมสำหรับการขั้นตอนการเพิ่มอุปกรณ์บน Cloud Controller เพื่อการบริหารและจัดการ config ต่างๆ

UniFi Cloud Controller - Pending Adoption Status

1. กด Adopt เพื่อเพิ่มอุปกรณ์

ทำการกด Adopt เพื่อเพิ่มอุปกรณ์ตัวดังกล่าวเข้า UniFi Cloud Controller ซึ่งสถานะจะเปลี่ยนเป็น ADOPTING

UniFi Cloud Controller - Adoption Status

2. อุปกรณ์เปลี่ยนสถานะเป็น Provisioning

เมื่อ Access Point เปลี่ยนสถานะเป็น ADOPTING แล้วสถานะถัดไปคือ PROVISIONING ซึ่ง UnFi Cloud Controller จะเตรียมข้อมูลที่จำเป็นสำหรับ UniFi AP และทำการ upload configuration ไปที่อุปกรณ์

UniFi Cloud Controller - Provisioning Status

3. ตรวจสอบสถานะ UniFi AP บน UniFi Controller

หลังจากอุปกรณ์ UniFi ได้รับ configuration จาก UniFi Cloud Controller เรียบร้อยแล้วอุปกรณ์จะทำการ reboot 1 ครั้ง และสถานะจะเปลี่ยนเป็น CONNECTED ซึ่งพร้อมแล้วสำหรับการ config เพื่อใช้งานด้านต่างๆ หรือการ update firmware ผ่านทาง UniFi Cloud Controller

UniFi Cloud Controller - Connection Status
